        禾川科技能耗在线监测系统端设备是一款集软硬件为一体的网络安全隔离与信息交换产品,具有能耗数据的在线采集、数据隔离及数据传输功能。能耗在线监测端设备通过有线或者无线的传输网络采集到重点用能单位的各种用能数据,同时可对采集到的数据进行汇总、验证、筛选、整理打包后,采用HTTPS将数据上传至系统平台,是设置在重点用能单位的信息节点。

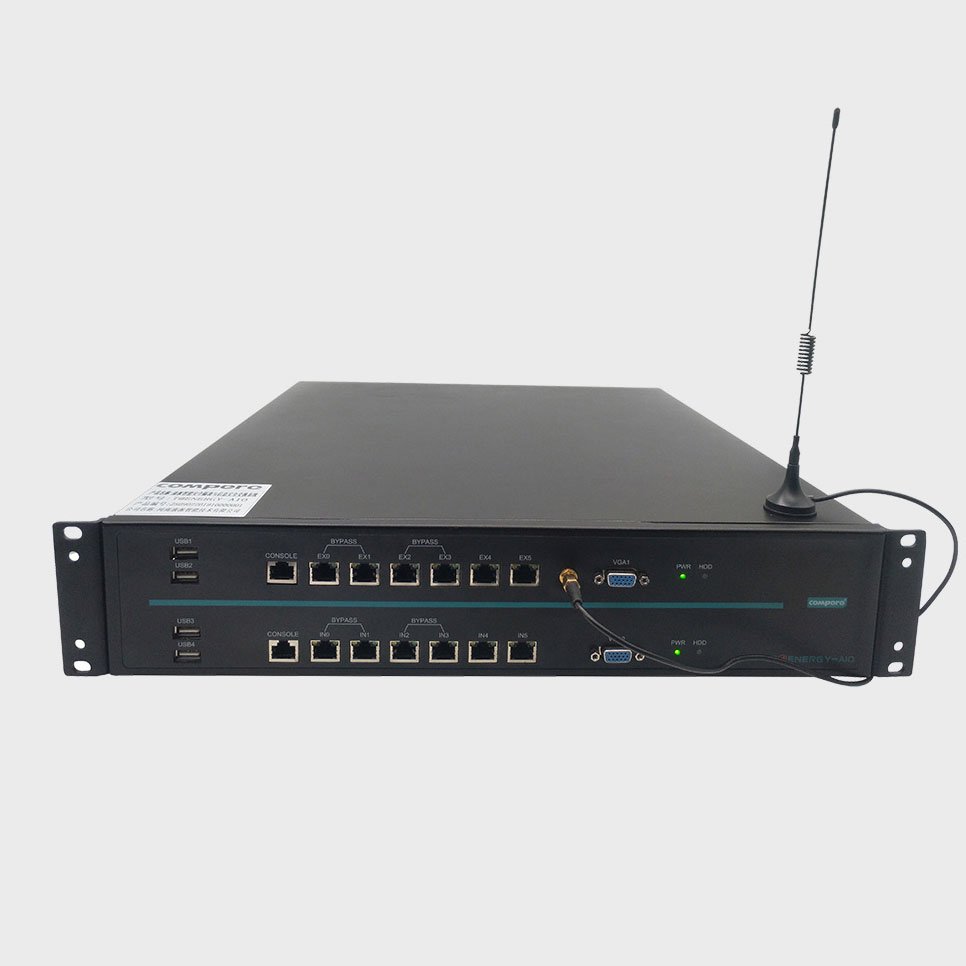

能耗在线监测端设备(图1)


稳定可靠的系统平台:


        工业级独立双主板架构;
        独立双主机“2+1”架构;
        高速背板总线及隔离数据交互设计;
        整机通过EMC4级检验认证。

丰富的软件功能:

        采集通信协议:支持DL/T 645、Modbus RTU/TCP、CJ/T 188、IEC-104、IEC-103、 Q/GDW 376.1、OPC DA、OPC UA,每个接口独立可配置;
        最大可支持计量设备数量:500个(含虚拟仪表);
        配置/维护接口:具有本地接口和远程维护功能;
        多数据中心转发。

实用的网络功能:

        网络功能:接收命令、上报故障、断点续传;
        在线监测:支持实时数据浏览,方便维护调试;
        远程管理:远程(局域网/互联网)设备状态监测、配置信息上传、下载。


       重点用能单位能耗在线监测系统具有现场能耗数据采集、存储、分析、网络安全、应用展现、数据转发等功能。为政府缕清能源消耗、开展节能形势分析及预测、预警、提高节能宏观调控能力,及时提供了数据支撑。


        下面是能耗在线监测系统主要功能的介绍:

能耗在线监测系统Energy-0nline(图1)

        能源概况的功能是帮助重点用能单位了解企业用能全貌、查看数据上传成功率、清楚终端设备在线状态。


能耗在线监测系统Energy-0nline(图2)

能耗在线监测系统Energy-0nline(图3)

        能源监测的功能是对于各种能源介质类型,实现能源动态数据多曲线实时显示,且支持查询最近一周历史数据曲线。


能耗在线监测系统Energy-0nline(图4)

能耗在线监测系统Energy-0nline(图5)

        能源统计可以从时间(日、月、年)、工序、部门等不同维度了解能耗使用情况。


能耗在线监测系统Energy-0nline(图6)

能耗在线监测系统Energy-0nline(图7)

        单位产品能耗功能是企业单位产品能耗、工序单位产品能耗、生产管理单耗指标的设定。


能耗在线监测系统Energy-0nline(图8)

能耗在线监测系统Energy-0nline(图9)

        报表服务包含有日报表、月报表和年报表。通过多样化的报表服务满足生产现场的多种多样需求。报表设有打印功能,可定时自动打印或触发条件打印,并可导出到excel表格中,显著减少抄表工作的人力成本,提高用户的经济效益。


能耗在线监测系统Energy-0nline(图10)

能耗在线监测系统Energy-0nline(图11)

        告警中心是按照日、月、年设置企业、部门、工序、设备的能耗预警值、告警值,使工作人员及时发现设备异常情况,供相关人员分析和处理。


能耗在线监测系统Energy-0nline(图12)

能耗在线监测系统Energy-0nline(图13)

        计量器具管理功能是对计量器具的基本信息以及检验信息进行管理。
